概述

對一個儲油設備來說，連續的壓力和溫度監測十分重要。操作員必需能夠從中央控制室綜合監測和調節每個油泵的進口和出口壓力，操作員也必需在運行期間監測油泵的主軸溫度以防止主軸過熱，保護整個系統處在較高的安全水平上。除了對壓力和溫度進行監測外，在溫度和壓力偏離可接收的范圍時，系統必需發送信號通知操作員采取糾正措施。

系統要求

亞洲石油公司擁有的一家儲油站需要安裝監測系統。客戶希望系統能夠一直對儲油站的輸油泵進行連續的狀態監測，監測參數包括油泵進口和出口的壓力以及油泵的主軸溫度。當CCR（中央控制室）需要對數據進行分析以及越界狀態觸發報警時，必需能夠利用這些數據。

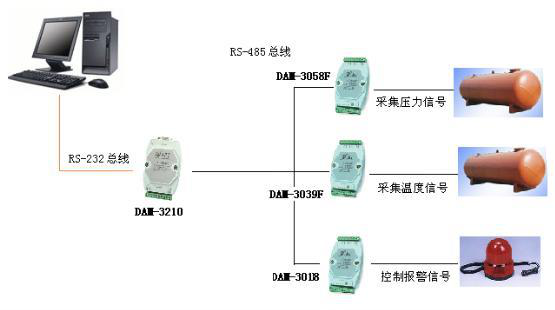

系統體系結構

阿爾泰和系統集成商設計了一個監控系統，完全滿足客戶的要求。系統圍繞一個包括DAM-3000分布式數據采集和控制系統的RS-485網絡來設計，所有模塊都連接到控制室的電腦上。每個DAM-3000系統包含多達四個DAM-3000輸入輸出模塊，許多模塊具有多種功能，大多數模塊的輸入輸出范圍可以進行遠程設置。系統集成商選擇DAM-3058模擬量輸入輸出模塊（設置它的遠程可配置范圍為4-20mA）處理來自遍布儲油站的壓力發送機和壓力差發送機的信號。經過DAM-3058處理的信號把每個油泵入口或進口的壓力或者每個油料過濾器的壓力差提供給控制室的設備操作員。選擇DAM-3039處理油泵主軸溫度的測量信號。選擇DAM-3039繼電器輸出模塊在溫度或壓力讀數超出可接受的范圍時觸發控制室中的警報。每個DAM-3000模塊通過RS-485網絡與控制室的電腦通信。RS-485多點網絡可以進行比較快速的遠距離通信，是使用非常廣的工業現場總線。
