儀器化金屬擺錘沖擊試驗機
發布時間：2015-04-20 點擊次數：6226次
該項目由我公司優質客戶：濟南**公司研制生產，使用我公司PCI同步采集卡PCI8520
指標如下：
40MS/s 12位 4路同步模擬量輸入
● 12位AD精度，每通道40MS/s同步采樣頻率
● 單端4路同步模擬量輸入，可支持多卡同步
● AD緩存：256M DDR2 SDRAM
● AD量程：±1V，±5 （另可定制±500mV、±200mV、±100mV）
● AD觸發方式：多種模擬量，數字量觸發方式，TRG0～TRG7信號觸發
● 支持DMA和程序查詢方式
金屬擺錘沖擊試驗機的出現，使沖擊試驗在兩個方面產生了重大變化。

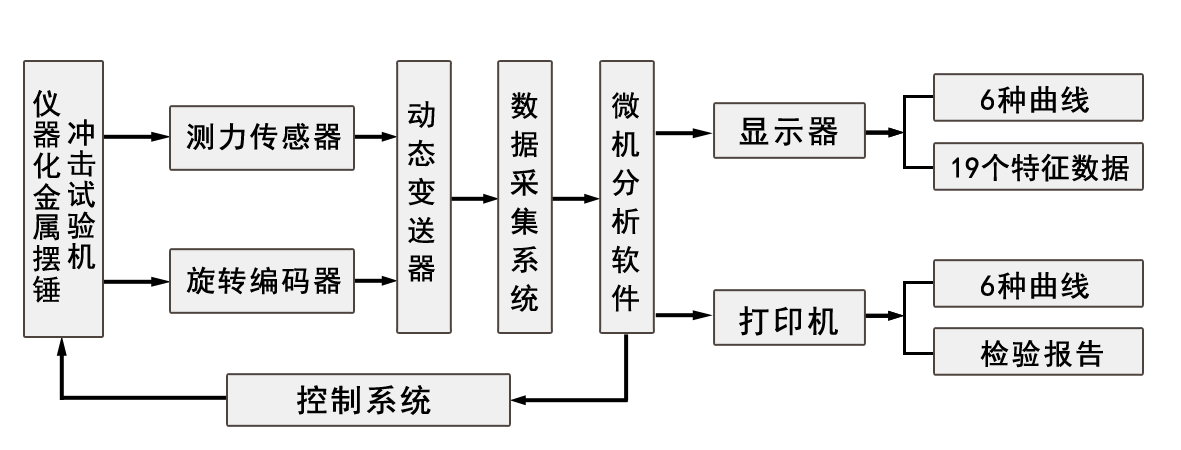

其一是儀器化金屬擺錘沖擊試驗機與普通試驗機主要不同點是儀器化（數字化）：即控制、能量顯示及沖擊曲線的采集和處理均實現數字化。沖擊試驗結果用圖形顯示使之形象化，獲得沖擊力－時間、沖擊力－位移等曲線；
其二是“儀器化沖擊試驗方法的標準化”，它使沖擊試驗發生了質變。這種變化反映在如下幾個方面：
1. 沖擊功的定義是按物理上功的定義：功＝力×位移來定義的，即采用沖擊力－位移曲線下的面積來計量；
2. 用沖擊曲線定義的13個反映材料沖擊性能的參數與普通沖擊試驗方法僅僅給出的1個沖擊功參數相比，13：1，不能不說是一個質變；
3. 13個性能參數中有4個力、5個位移、4個能量參數。它們分別表示出材料受沖擊后的彈性、塑性和斷裂過程的性能指標，這是沖擊試驗質變的標志；
4. 使沖擊試驗形象化。它也可以像拉伸試驗一樣，獲得沖擊力－位移等曲線，在曲線上我們可以形象地看到沖擊試樣的變形和斷裂過程；
5. 增加反映材料韌脆性的沖擊參數：裂紋形成功、裂紋擴展功及韌性斷面率。使我們對材料的韌脆性有一個定量的比較參數。
功能特點：

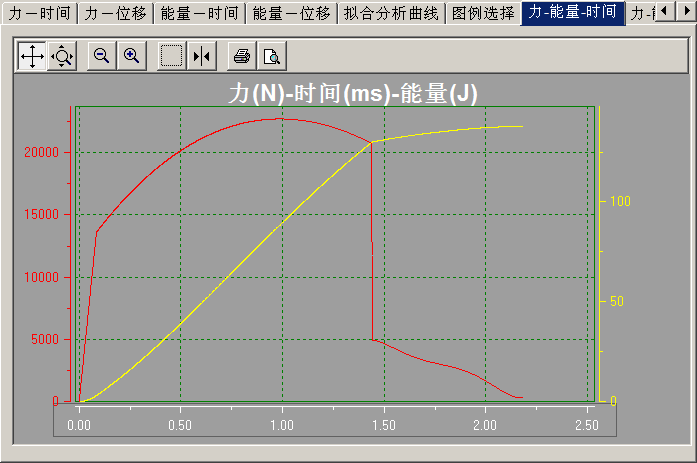

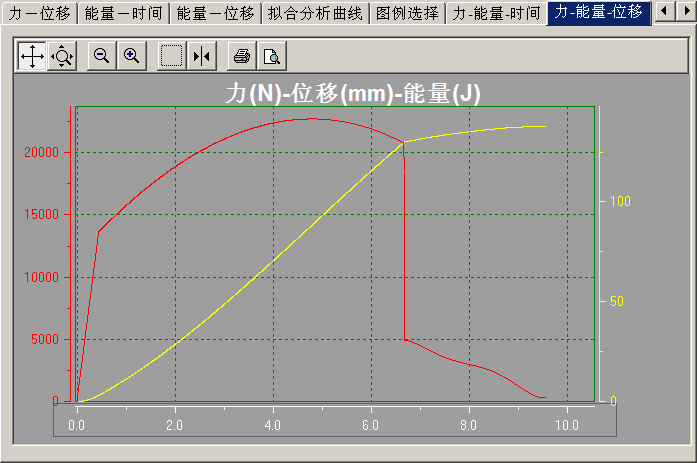

1、可直觀顯示力－時間、力－位移、能量－時間、能量－位移、力-時間-能量、力-位移-能量等6種曲線。
2、自動根據擺錘升角計算沖擊功。

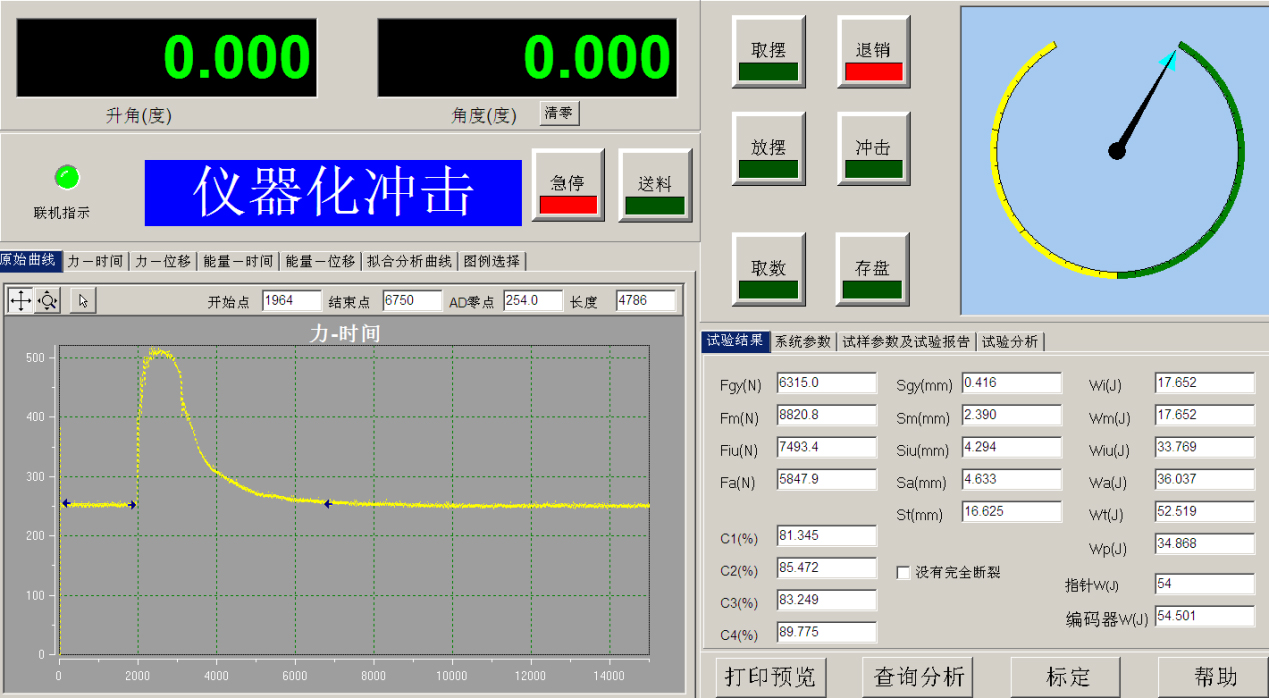

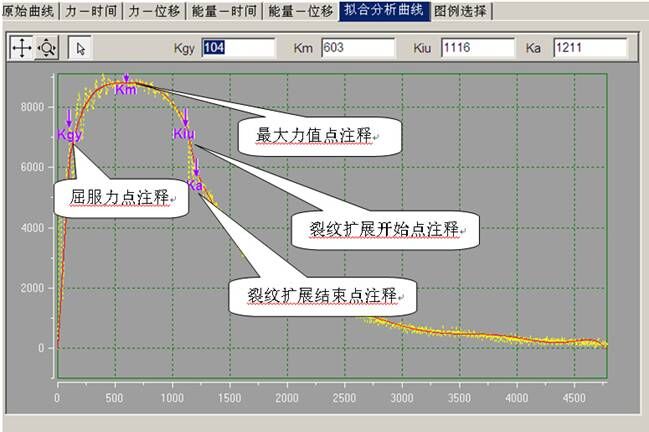

3、根據力傳感器測量值計算屈服力、大力、不穩定裂紋擴展起始力、不穩定裂紋擴展終止力四個力；屈服位移、大力時位移、不穩定裂紋擴展起始位移、不穩定裂紋擴展終止位移、總位移五個位移；大力時能量、不穩定裂紋擴展起始能量、不穩定裂紋擴展終止能量、總能量等六個能量；C1、C2、C3、C4四個韌性斷面率等19個結果。
4、本機配備全封閉防護罩，有效防止斷裂試樣飛濺，也可以防止試驗人員在試驗時進入試驗機內部，為用戶的安全操作提供條件。
5、主機架和底座一體化鑄造加工，穩定性高，剛性好，沒有裝配誤差。立柱前后對稱，擺錘采用簡支梁方式支撐，結構簡單可靠，加工精度高，能量損失小，擺錘擺動時沒有顫動，更適合于高能量沖擊。
6、掛脫擺裝置采用緩沖設計，避免了掛擺時的沖擊及對它可能造成的損傷，有效的降低了掛擺時的噪音，延長了設備的使用壽命及提高了安全性，且保證擺錘預揚角準確。
7、角度采集采用高精度光電編碼器，角度分辨率高達0.045°。保證了設備沖擊能量的準確度。
8、能量顯示裝置有三種能量顯示方式，一、刻度盤顯示，二、編碼器顯示，三、通過傳感器測力，電腦軟件計算顯示。本機三種方式共同顯示，其結果又可以相互對比，可以完全有效的排除可能出現的問題。
9、客戶可根據試驗要求配置不同的力值傳感器沖擊刀刃。如滿足ISO，GB標準的R2刀刃，滿足ASTM標準的R8刀刃。
供稿：阿爾泰科技－濟南辦事處（楊書方）
