阿爾泰數據采集類產品，主要是USB總線 PXI/PXIe總線類產品進行了全面的軟件升級，分別推出ARTDAQ和ARTScope開發軟件。提供DMC設備管理軟件和功能測試軟件，并且和LabVIEW做到了無縫連接，提供內嵌的圖形化API函數接口、使用說明和開發例程，更好的服務客戶的二次開發。下面以ARTDAQ軟件做介紹。

升級后的軟件功能介紹如下：（安裝ARTDAQ驅動軟件）

1.首先，驅動安裝完成后，桌面形成“DAQ管理配置工具”快捷方式，簡稱DMC，該軟件工具可對當前機箱中的ART設備進行管理。

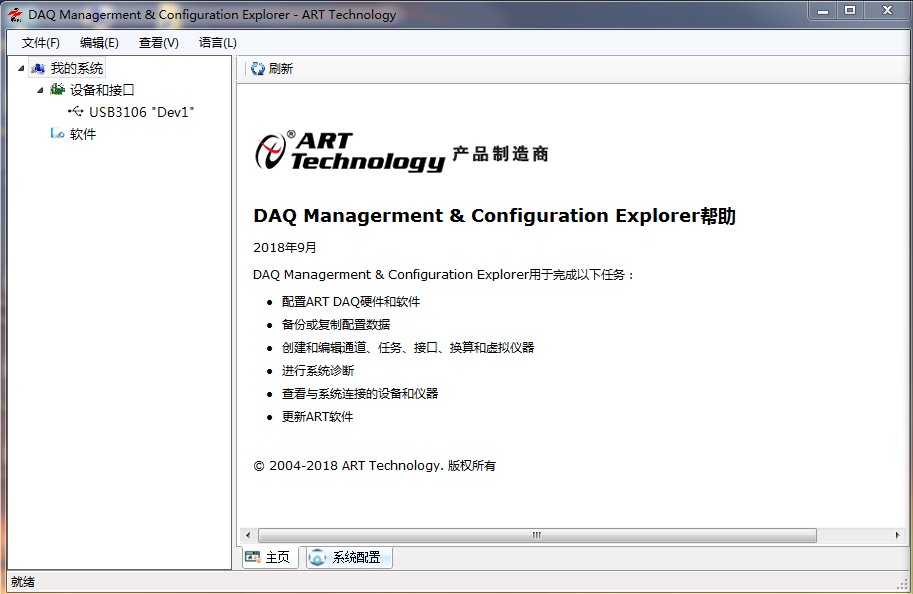

2.管理軟件的使用：雙擊1中快捷方式，打開，如下圖1所示：

圖1 DMC開啟界面

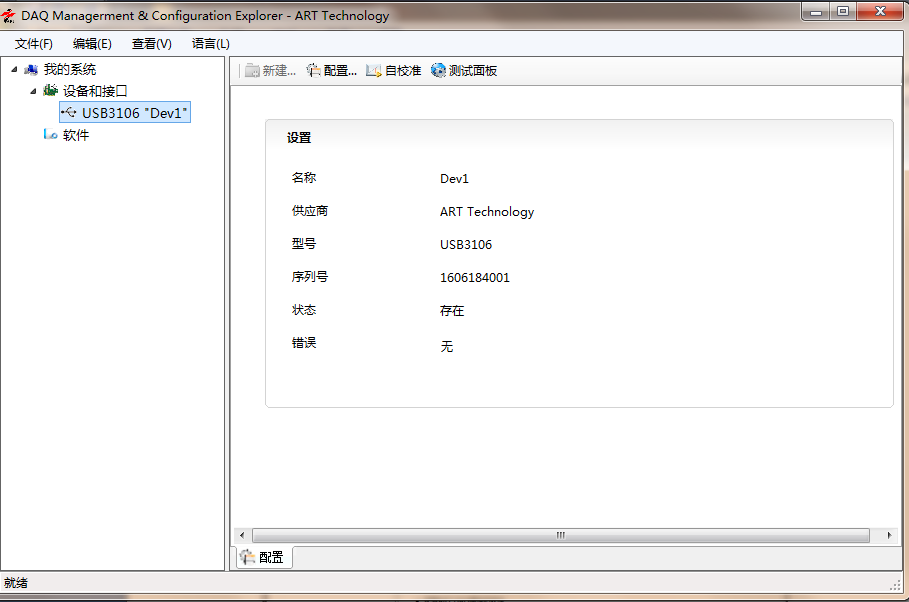

左側，會顯示當前機箱中的ART設備，右側主頁顯示ART基本信息和板卡所在機箱配置屬性；選中DMC中的ART設備，右側顯示當前設備配置信息，校準操作和測試面板，如下圖2所示：

圖2 選擇設備后，DMC刷新界面

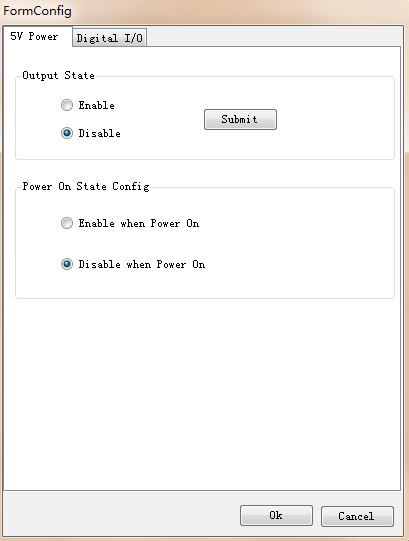

點擊“配置”菜單，能出現對5V輸出以及DIO口狀態的配置界面，見圖3：可以對板卡上的5V Output管腳，是否輸出以及上電是否輸出，進行配置；同樣也可以對所有的DIO口，進行上電狀態的配置。

圖3 “5V Output”及DIO口上電狀態配置界面

測試面板，囊括了當前板卡的所有功能，可進行參數配置，進行相應的功能測量，方便客戶測試和熟悉板卡；如下圖,以USB3106為例，測試面板包括模擬采集、模擬輸出、DIO和計數器功能，做到了板卡功能一目了然，并且可幫助客戶進行簡單的測量工作。

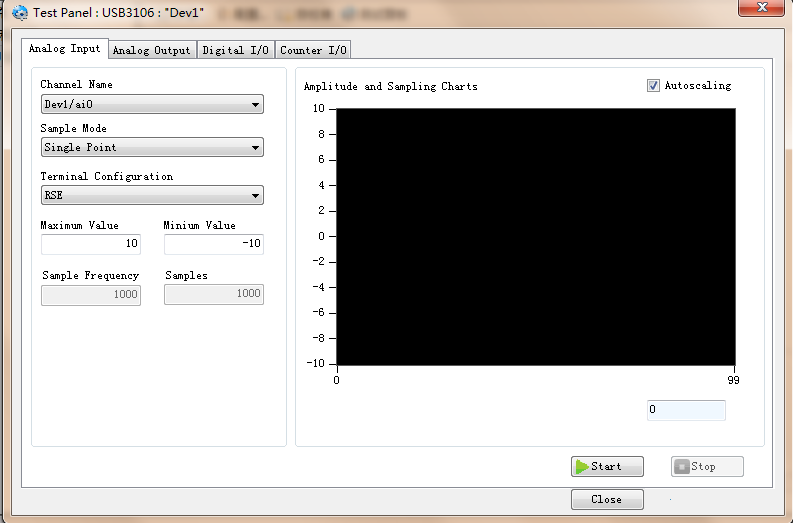

       模擬采集，如圖4所示：界面自適應板卡IO通道資源，采樣模式連續、有限、單點可配，接地方式單端、非參考單端、差分可配；量程max值、min值以V值為單位，可根據實際測量信號調整；可設置板卡采樣頻率以及每通道采樣點數。右側圖形方式顯示，可設置是否使能自動進行圖像縮放，并且實時數顯結尾一個采樣點的幅值。

       圖4 模擬采集（AI）界面

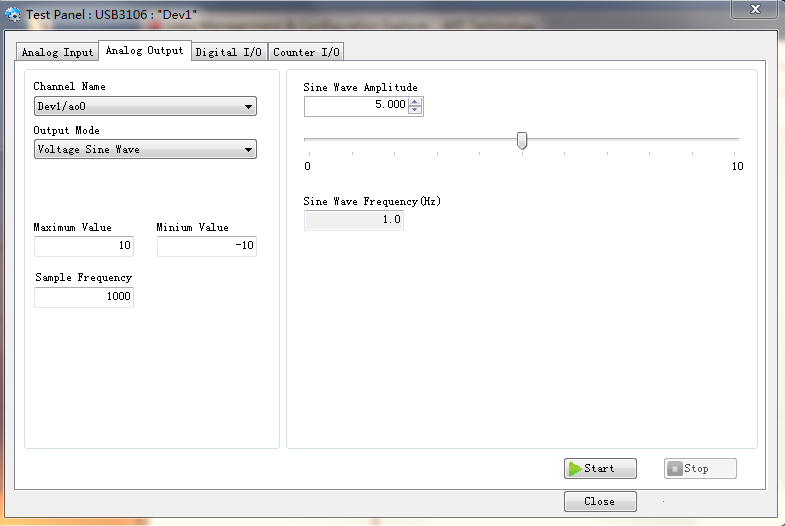

       模擬輸出，可以選擇輸出直流電壓還是交流正弦波信號，在正弦波輸出時，默認的信號周期點數為1000，所以可通過配置采樣頻率，來改變輸出信號的頻率(采樣頻率/1000=信號頻率)。

       圖5 模擬輸出界面

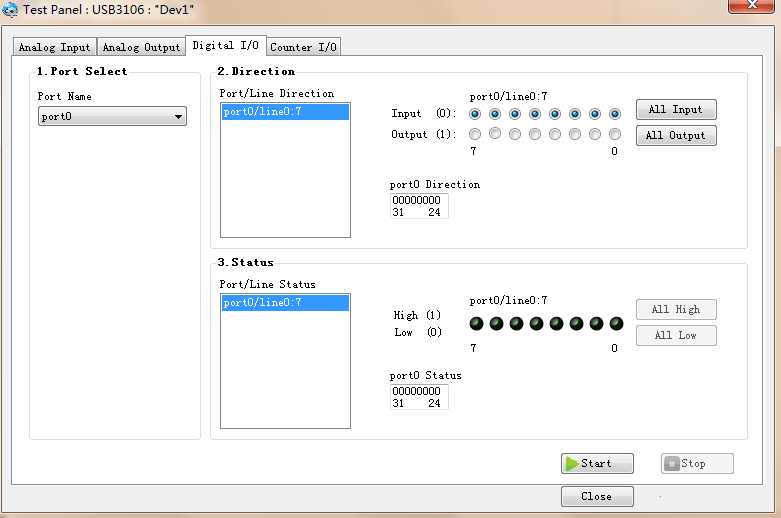

DIO功能，以Port為一組，每組中有若干通道，通道輸入輸出方向，單通道可配，若設置為DO功能，輸出高低狀態可配；見圖6：

圖6 DIO測試界面

3. 開發例程：開發例程默認在C:\Program Files\ART Technology\DAQ路徑下。該路徑下，Docs文件夾中有該系列軟件開發的API函數介紹說明書；Include中，有二次開發用到的.h文件；Samples中，有VC和LabVIEW的開發例程；

例程提供了DAQ產品模擬采集(Analog In) 模擬輸出(Analog Out) 計數器(Counter) 數字量輸入輸出(Digital)和同步(Synchronization)所有的DEMO程序；并且在各功能內還進行了細分，如模擬采集功能中提供了連續采集、有限點采集、單點采集例程；同步功能中提供了多通道同步、多設備同步、多任務（如AI AO之間）同步等的例程為客戶提供更全面的二次開發指導；

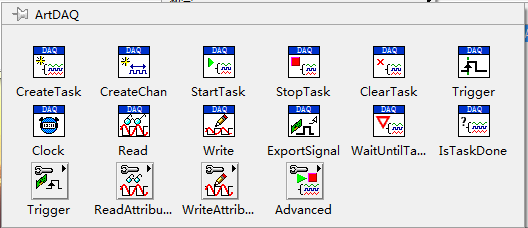

       在以上基礎上，還提供了和LabVIEW兼容的API函數接口，在函數選板-用戶庫-ARTDAQ中，可找到如下圖所示的函數接口，見圖7，（備注：圖形顯示、數據保存以及報表生成等，均可使用labview中自帶的函數庫實現。如波形圖顯示、tdms數據保存等均無縫兼容。）

       圖7 ArtDAQ 函數選板

       并且為每一個接口，提供的說明信息和詳細的幫助文件，如下圖所示：

        圖8 幫助信息（附詳細幫助信息）

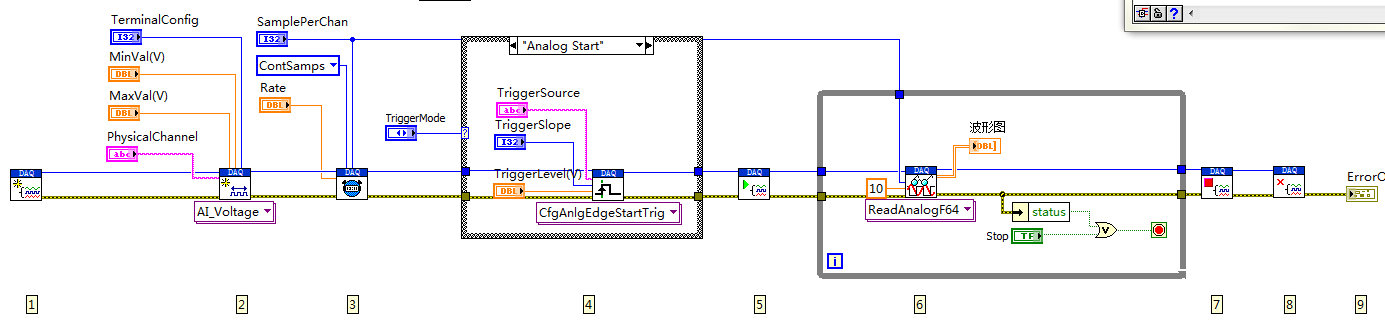

       落實模塊化的編程理念，開發例程如下所示：

       圖9 DEMO

并且提供相應的錯誤調試信息和提示，以未成功連接設備為例，錯誤提示如下：

圖10 Error Information

以上，是ART DAQ軟件升級后的功能介紹，歡迎大家垂詢購買試用！
